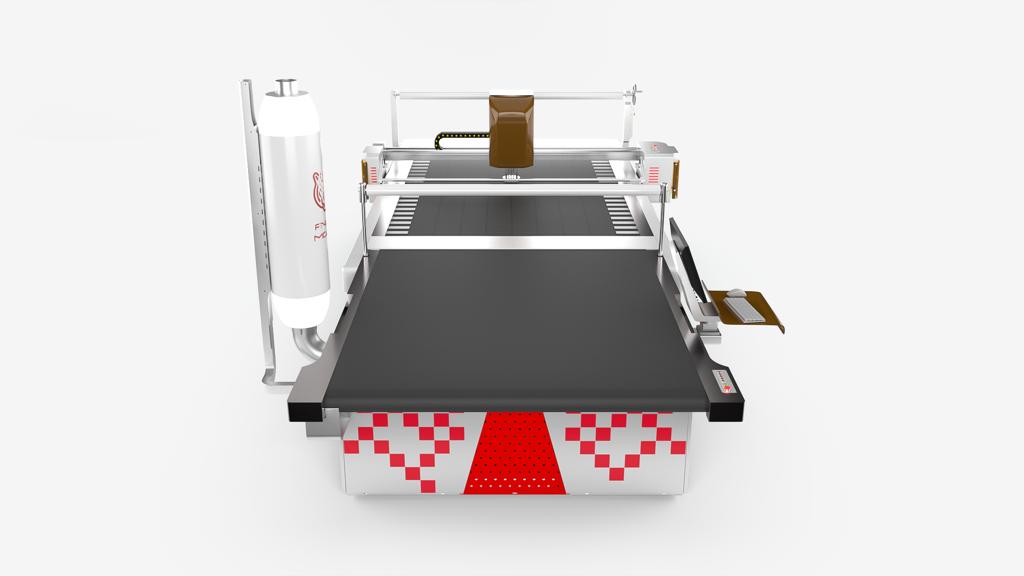

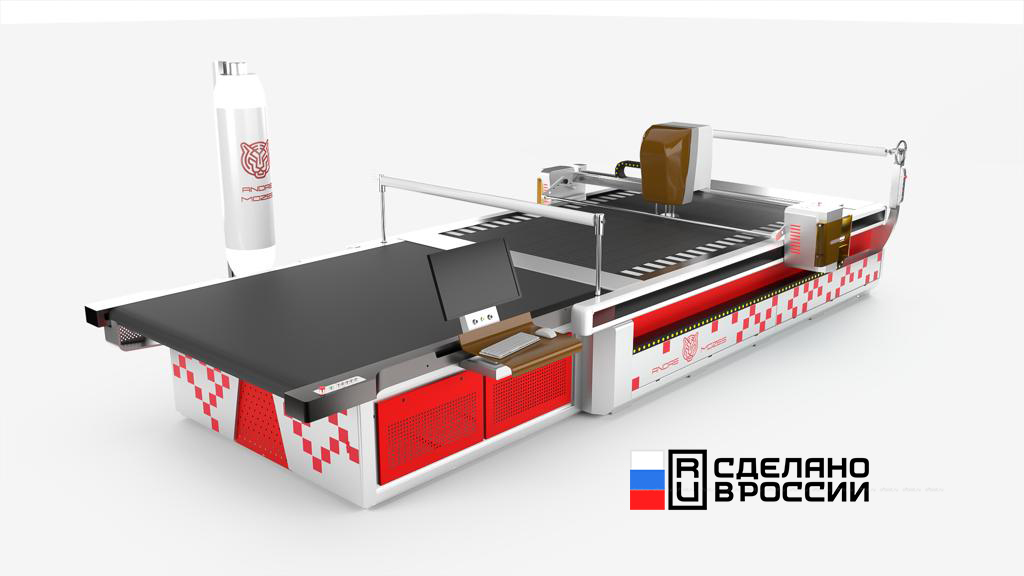

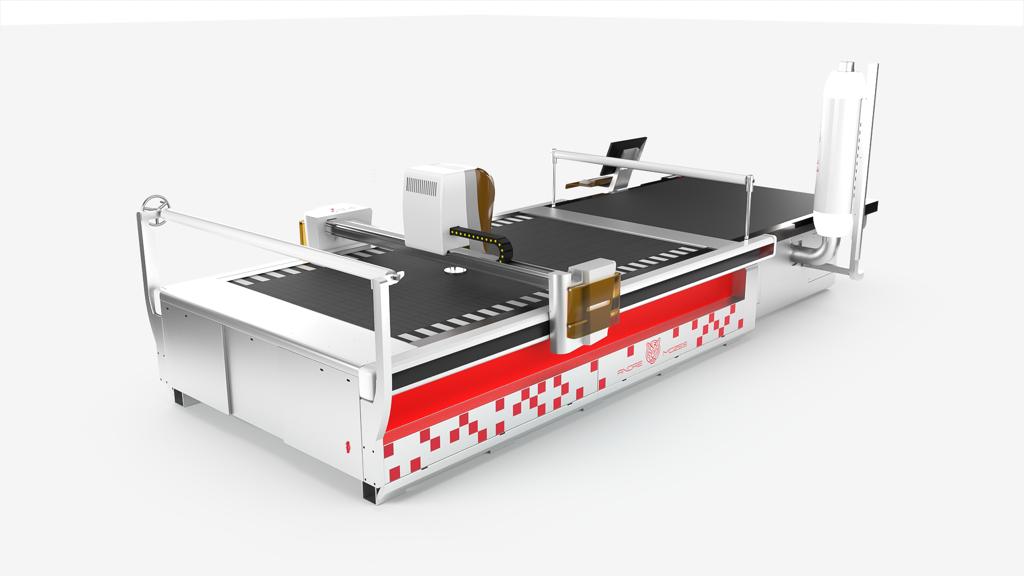

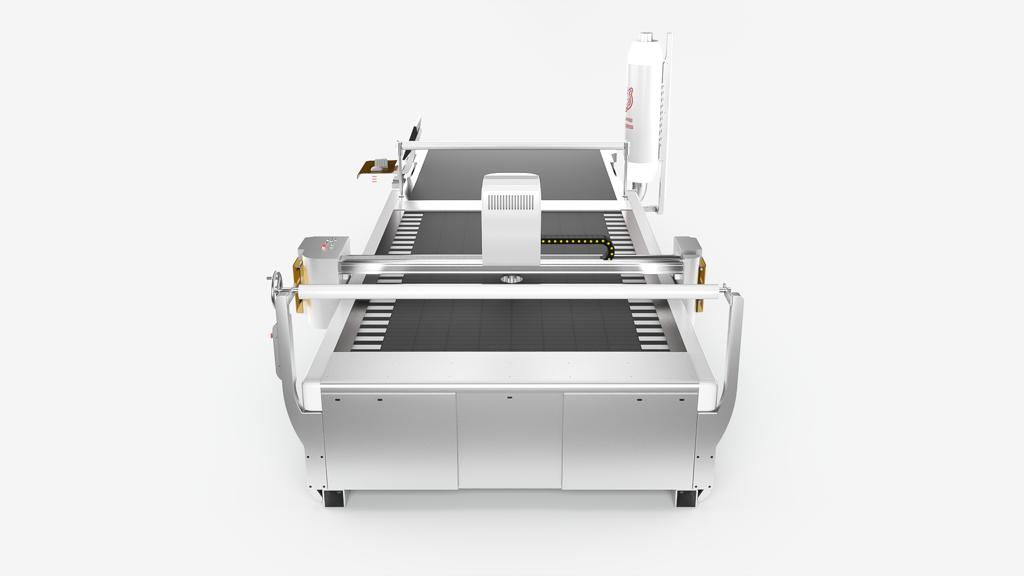

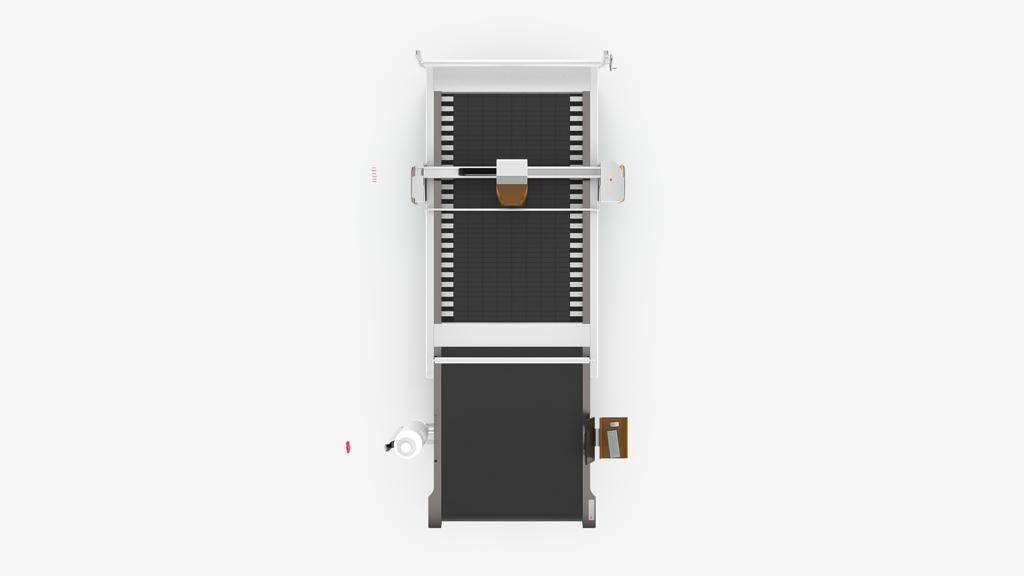

Автоматизированный раскройный комплекс ANDRE MOZES ART-2025

Технические характеристики

Размер раскройного поля: 2000х2500мм

Максимальный размер рабочего окна: 1950х2400мм

Толщина резания (в сжатом виде): 7см

Максимальная скорость холостого хода: 100 м/мин

Скорость линейного перемещения головы при раскрое: 1-60 м/мин

Рекомендуемая средняя скорость линейного перемещения головы при раскрое: 15-30 м/мин

Максимальная скорость шпинделя: 4000 оборотов/мин

Способ резания: сабельный тенгенциальный нож для непрерывного резания вверх-вниз

Способ заточки: Двухскоростной метод бережной заточки заточными камнями

Мощность:16-25 кВт

Питание машины: 380V, перем. тока/50 Гц.

Двигатель/привод: Panasonic (Япония)

Поддерживаемые форматы файлов для раскроя: dxf, .dwg, .plt, .cut, .tac, .cjf, .iso, .gbr, .nc, .wrk

Алгоритм
работы

раскройного комплекса ANDRE MOZES

Загрузка раскладки в раскройную машину

Управление раскроечным станком полностью осуществляется через компьютер. В программу загружается файл для раскроя и устанавливаются необходимые параметры. Машины серии ART обладают интеллектуальной системой "умный нож", широчайшим набором параметров раскроя и возможностями дополнительной адаптации раскладки.

Укладка настила

В зону раскроя укладывают настил. Продвижение настила возможно с помощью конвейерного продвижения.

Накрытие одноразовой пленкой

Настил накрывают пленкой, которая является расходным материалом. Пленка помогает создать вакуум и не пропускает воздух в настил.

Запуск вакуумной турбины

Далее мы запускаем вакуумную турбину. В основании раскроечного станка для ткани установлена мощная вакуумная турбина, которая вакуумирует настил, делая его плотным для точного раскроя и меньшим по высоте.

Калибровка машины

Оператор калибрует машину, указывая лазером нулевую точку на настиле, то есть пересечение осей х и у. После этого можно запускать процесс раскроя.

Использование дополнительной пленки

В процессе выкраивания вырезанные детали накрываются дополнительной пленкой, которая предотвращает развакуум.

Продвижение настила по мере выкраивания

После того, как машина вырезала 2.5 метра настила, включается механизм автоматического продвижения. Раскройная машина запоминает то место раскладки на котором она остановилась в процессе реза и после продвижения продолжает с нужной точки.

Комплектация кроя

Готовый крой автоматически подается в зону комплектации. Конвейер для комплектации кроя может работать как синхронно с линией, так и отдельно, что упрощает процесс сборки кроя.
